液压抓斗式清污机价格、自动抓梁型号

简要描述:

液压抓斗式清污机价格、自动抓梁型号。清污机是一种高效的格栅除污设备,广泛应用于许多领域的进水口处,其中包括:电站(核电站、热电站、水电站),饮水取水口处,污水及雨水泵站。其*的设计和有效的去污能力使HDG除污机成为格栅除污设备中一种非常理想和经济的选择。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-06-18
  • 访  问  量:1230
详情介绍
HDQ型液压抓斗式清污机价格、自动抓梁型号的详细资料:

 【简介】

HDG型抓斗式格栅清污机是一种高效的格栅除污设备,广泛应用于许多领域的进水口处,其中包括:电站(核电站、热电站、水电站),饮水取水口处,污水及雨水泵站。

    其*的设计和有效的去污能力使HDG除污机成为格栅除污设备中一种非常理想和经济的选择。

    此设备的*设计使其满足各种场地的要求。由于设计简单,所以不需要任何土建施工改动方面的花费,也是现系统设备更新换代的理想选择。



【结构特点】

除污机由三部分组成:悬挂单轨系统、移动小车和抓爪装置。

◎悬挂单轨由厚钢板制成,和移动小车顶部*配合,为移动驱动和支撑滚轮提供轨道。悬挂的轨道由空心方管支撑,延伸至所有工作位及卸料区域。

◎移动小车由抓爪提升装置和负责抓爪开闭的液压站组成。移动小车由安装在小车一端部的减速箱驱动。驱动滚轮和减速箱输出轴直接配合,在悬挂单轨轨内侧运动,另外一对自由运动的支撑轮确保小车和轨道保持平行。小车的动力由包含动力和控制信号的移动电缆提供,电缆由电缆小车支撑带动沿悬挂单轨移动。

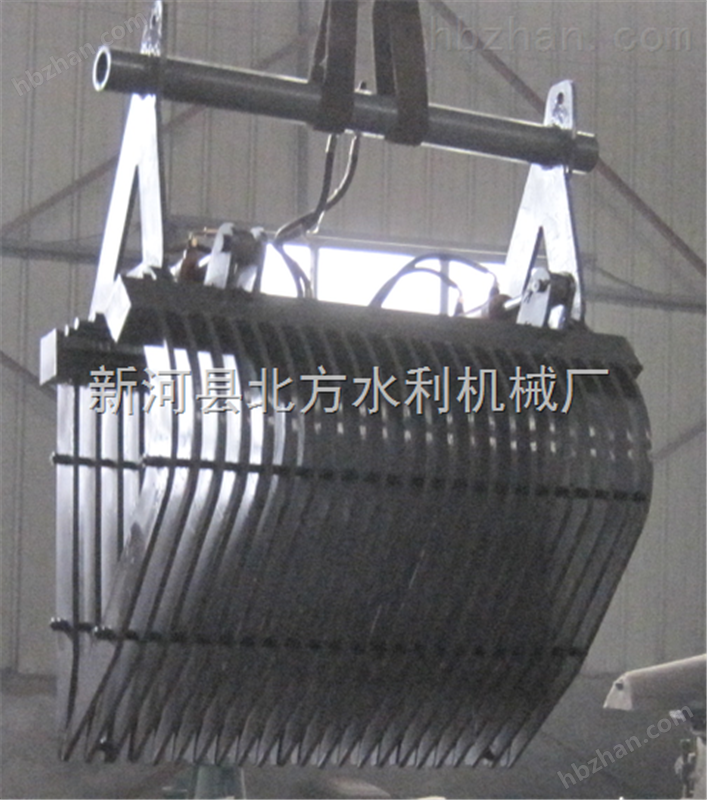

◎抓爪单元由一系列齿条组成,它们可以通过液压顶杆开启或闭合。液压油管将动力从移动小车上的液压站传送至液压顶杆,油管缠绕在一张紧的鼓上,和耙斗提升装置同步运转。耙斗通过装有弹簧的摆动限位板在移动时可保持平稳。

 【主要优点】液压抓斗式清污机价格、自动抓梁型号请咨询北方水利

 ◎可处理多种不同杂物(水草、塑料制品、饮料罐、城市垃圾、污物、橡胶制品、油桶等)。

◎处理量大(HDG500型70吨/每天)。

◎适合各种格栅及较远的排放区;开放式结构使工作平台洁净。

◎抓爪直接将污物排放在收集处,无需再次处理。

◎格栅从上至下全部清理。

◎抓爪齿尖穿入格栅,因而可去除格栅周围毛发状污物。

◎无*性浸泡部件,故障少。

◎安装简便,节约土建投资。

◎可通过计时器、液位差控制实现全自动控制,或人工起动,自动完成。

◎是zui有效的清污设备。



【技术参数】



型号

HDG250

HDG500

HDG1000

HDG2000

HDG3000

zui大工作负荷(kg)

250

500

1000

2000

3000

抓爪宽度(m)

1-1.5

1.5-2.5

2-3

2.5-3.5

3.5-5

格栅zui大深度(m)

12

20

35

35

35

格栅间距(mm)

12-200

30-200

40-250

40-250

50-300

提升电机功率(kw)

2.2

4

5.5

7.5

7.5

提升速度(m/min)

10-19

10-19

10-15

10

10

行走电机功率(kw)

0.55

0.55

0.55-0.75

2X0.55

2X0.55

行走速度(m/min)

20-30

20-30

20-30

20-30

20-30

液压泵电机功率(kw)

1.5

1.5

1.5

1.5

1.5

液压工作压力(Mpa)

12

12

12

12

14

请咨询北方水利。

随着我国水利水电事业的不断发展,自动抓梁在水利水电工程中的应用也越来越多。当采用移动式启闭机操作多孔口闸门或闸门在操作过程中,吊杆装卸频繁时,采用自动抓梁更是适宜。当闸门孔口尺寸较大,闸门整体起吊困难时,可将闸门做成叠梁门的形式,用自动抓梁分节起吊。因此,自动抓梁还有降低起重设备的启吊力,从而降低工程造价的作用。据初步调查统计,在工程中采用的自动抓梁约有十余种之多。按其工作原理分类,可将其分为机械自动抓和液压自动抓梁两大类。

自动抓梁是利用移动式启闭设备操作闸门及拦污栅的配套设备,在水电水利工程中已经被广泛的应用。自动抓梁的设计一直是根据工程实际套用或改装已建工程的抓梁。

注意事项:
  1、闸门及自动抓梁工作之前应对卡体及挂体轴套的润滑情况进行检查并加注润滑油,以保证卡体转动自如及挂体摆动灵活。2、卡体及挂体两侧的间隔圈的材料应选用得当,常用的普通碳钢的问隔圈易生锈,应采用不锈钢材料或青铜,同时问隔圈的外径尺寸应尽量的小,以减少卡体及挂体与相应接触。3、挂体布置有两种布置型式可供选用,一种布置型式是将挂体设置在门叶上,另外一种布置型式是将挂体设置在抓粱体上,两种布置型式各有利弊.由于受外界如挂体轴承的摩阻力,间隔圈的摩阻力及水流的冲击等因素的影响,挂体头部易偏向一侧,从而影响到自动抓梁的工作.为了保证挂体处于铅垂状态,应在卡体座上设置挂体导向件,但需要注意确保在挂体工作时卡体前摆及后摆均不与挂体导向件相碰撞。4、自动抓梁的定位装置结构形式应保证在非门槽内抓取闸门时,当定位装置与闸门接触时抓梁能平稳地坐落在闸门门叶上,以避免启闭机钢丝绳下放过多时抓梁体倾斜造成挂体受弯变形.定位装置在脱钩位置及挂钩位置的固定措施应简单可靠。5、在卡体,挂体,导向件及定位装置尺寸初步拟定后应*按照比例绘出各部位及各动作的相互关系图,以检查各部位尺寸是否合适与相配,若发现有矛盾出现,应重新调整各部位尺寸至符台要求为止。6、自动抓梁侧导向轮架常为悬臂结构,一般刚度较弱易变形,应增加侧导向轮架的刚度.八,目前有些设计中将卡体垂直水流方向布置,挂体空间尺寸过大造成持.加工困难.卡体应顺水流方向布置,这样可减少挂体的空间尺寸,便于挂体整体锻造,也崖于采.荫板铆结而成。

回转式格栅除污机
    主要用途:回转式除污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处,回转式除污机以拦污栅拦截水流中所挟带的污物(树枝、树叶、杂草、生活垃圾、浮冰等),并通过回转的齿耙将其捞到桥面上,用皮带输送机或其他方式运走,避免有害污物进入引水道内,保证机组或其他设备与结构顺利运行。 回转式除污机结构简单,整机刚性好、运行平稳、不易出故障、操作维修简便、清污效果好、效率高、耗能低、寿命长。

   结构特点:回转式除污机是将拦污和清污结合为一体的固定式连续清污设备。回转式清污机主要由栅体、清污耙(齿耙)、传动系统三个部分组成;根据引水道底污物情况,有时在栅体底部增设辅助栅。

   工作原理:驱动机构布置在栅体上部的左侧或右侧。减速机输出轴上的主动链轮,通过链传动带动轮轴组上的从动链轮,从动链轮通过安全保护装置将扭矩传给轮轴传动轴,传动轴带动两个牵引链轮旋转,从而牵引板式滚子链回转,安装在两条牵引链条之间的清污耙便随链条回转。由于每个耙齿都插入栅面内一定深度,故栅面上的污物被强制随齿耙运动,当齿耙转到栅体顶部,牵引链条换向时,齿耙也随之翻转,此时耙上的污物脱落到工作桥面或皮带输送机等设施上,被送出桥面。

   传动系统:传动系统主要有:电动机、行星摆线针轮减速机、主动链轮、驱动链(套筒滚子链)、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子链、左右调节轴承和过载保护机构组成。驱动链条的张紧靠电动机座上的滑轨和调节螺栓调节。支承在左右调节轴承支架上的传动轴两端的牵引链轮与板式滚子链啮合,使滚子链绕导轨回转。为使两滚子链同步张紧,在左右调节轴承上设置了调节螺杆。
