手轮启闭机 渠道闸门

简要描述:

手轮启闭机 渠道闸门 螺杆启闭机为机电一体化全密封结构,适用于户外工作,采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置,行程限位装置由一组计数齿轮和硬触点限位开关构成,当闸门开或关到位时,计数齿轮带动行程限位杆,使硬触点限位开关工作,自动停止闸门开、关动作

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-06-20
  • 访  问  量:536
详情介绍

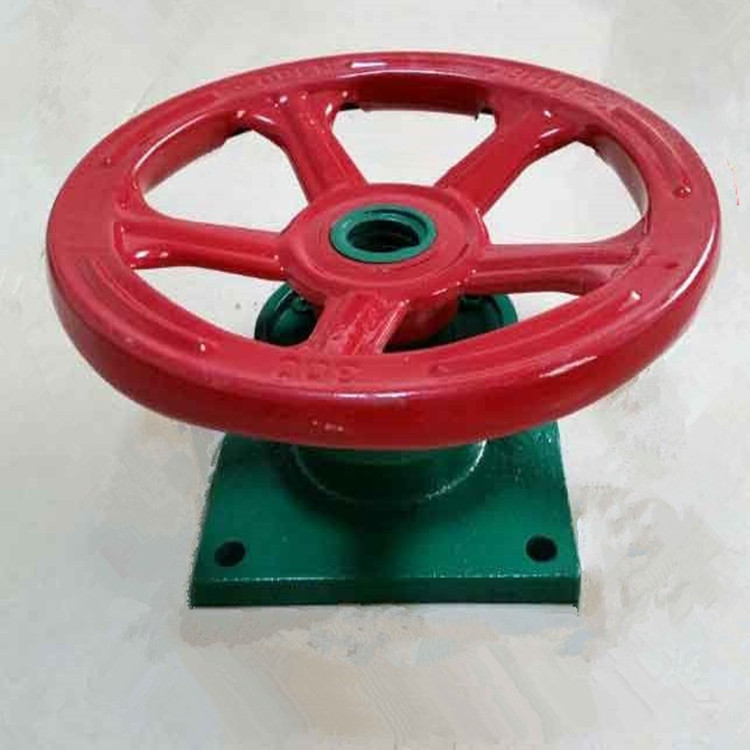

产品名称:手轮启闭机 渠道闸门

手摇螺杆启闭机又称为手动螺杆启闭机,它是一种采用人力的启闭设备。配有专用扳手。螺杆启闭机具有转向变速快,手摇启动。摇动轻巧,启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、压力轴承、手摇柄等组成。

铸铁闸门,是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游水位,泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流(水闸、堤坝、涵洞、管道)、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。技术特性:铸铁闸门具有结构简单、启闭灵活、运行平稳、安装方便、耐腐蚀、能承受较大的水压力、摩擦力小、合理分配水量、使用时间长、维修方便等优点。

工作原理:铸铁闸门在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口,达到调节流量和控制水位的目的。

铸铁闸门安装相关信息:

1 安装前,要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝,是否在运输装卸中引起松动,它们的接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置。上紧各连接螺栓。

2 安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。

3 浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应清理干净,以防止灰浆凝固后影响闸门启闭。

4 闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下框上安装了4-6个紧闭装置压铁,注意在间隙调整后,闭紧压铁拆除,以便闸门启闭。

铸铁闸门使用保养

1、闸门在启闭时应注意闸板的上、下位置,不能超限,以免损坏闸门或启闭机。

2、闸门在启闭过程中如有异常情况应立即停止使用,及时检查修理。

3、闸门在关闭时距闸底10公分处,暂停2分钟,让激流冲净底门槽内杂物,然后再将闸门关闭。

启闭机安装使用保养

螺杆启闭机:1 一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔垂直,避免螺杆倾斜,造成局部受力而损坏机件。

2 将启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入启闭机,当螺杆从启闭机上方露出后,再套上限位盘。螺杆的下方与闸门连接。

3 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

4 安装启闭机根据闸门偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

5 启闭机电气设备的安装,符合图纸及说明书的规定,全部电气设备均可靠的接地。

6 每台启闭机安装完毕,对启闭机进行清理,补修已损坏的保护油漆,灌注润滑脂。

启闭机调试

1、启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值。

2、上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。

3、启闭机的调整,保证闸门升降到上、下限位时的误差≤1cm

4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后方可正式运行。

1、工作人员必须掌握启闭机的结构、性能与方法,并有一定的机械知识,以确保机器的正常运转。

2、工作前,对启闭机进行检查,个部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否正常。

3、电动运转时,工作人员不得离开现场,发现问题立即停机。

4、启闭机维修时,必须除去载荷。

5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清理油垢,涂护新油,以防锈蚀。

QPQ、QPK卷扬启闭机适用于各种水利工程闸门的启闭作用,平原山区有无电源均可使用,该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑,承载能力大,运行平稳可靠,安装维修方便,设计合理。该产品随着吊距的增大,可设置三体型式或传动轴支座。该产品工作原理:该机采用YZ系列电动机,当启闭机工作时,电动机须逆运转力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,交流制动器,可使闸门停留在所需的位置,漏电自动器,当电路出现漏电故障时,可自动漏电,从而对启闭机得到保护,故障排除后即正常运转。

双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行,可做成一边驱动或两边驱动。卷扬启闭机适用于各种水利工程闸门的启闭作用,平原山区有无电源均可使用,该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷遥控器、手摇器及机架组成。结构紧凑,承载能力大,运行平稳可靠,安装维修方便,设计合理。该产品随着吊距的增大,可设置三体型式或传动轴支座。该产品工作原理:该机采用YZ系列电动机,当启闭机工作时,电动机须逆运转力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,交流制动器,可使闸门停留在所需的位置,漏电自动器,当电路出现漏电故障时,可自动漏电,从而对启闭机得到保护,故障排除后即正常运转。

QPT系列弧门卷扬式启闭机具有外形美观,结构紧凑,具有平稳、安装维修简便等特点。 QPT系列弧门卷扬式启闭机主要用于水利水电工程中一机启闭多孔且不需要同时开启的闸门。

卷扬启闭机卷扬机(又叫绞车)是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成,共同安装在机架上。对于起升高度和装卸量大工作频繁的情况,调速性能好,能令空钩快速下降。对安装到位的物料,能用较小速度。

水库活塞式铸铁闸门一种通过自身伸缩实现开关闸的活塞式升降闸门。它改变传统闸门结构和工作原理,把闸门制作成几块套接为一体的活动升降闸板,底端闸板固定于涵闸底部,通过液压或者机械臂传动,使闸门自身伸缩起降,关闸时闸板往上升,开闸时闸板向下降,让河水或湖水从闸门顶端溢过。这样,既保证了传统闸门控制水流作用,又增加了控制水位的功能,重要的是开辟了符合江湖洄游性水生动物习性的洄游通道,能从根本上解决传统闸门造成的江湖阻隔问题。安装和使用本新型闸门,对现有涵闸结构不伤筋动骨,让原有传统闸门处于开启的闲置状态,对涵闸起到双保险作用。

水库活塞式铸铁闸门活塞闸门其主要优点:

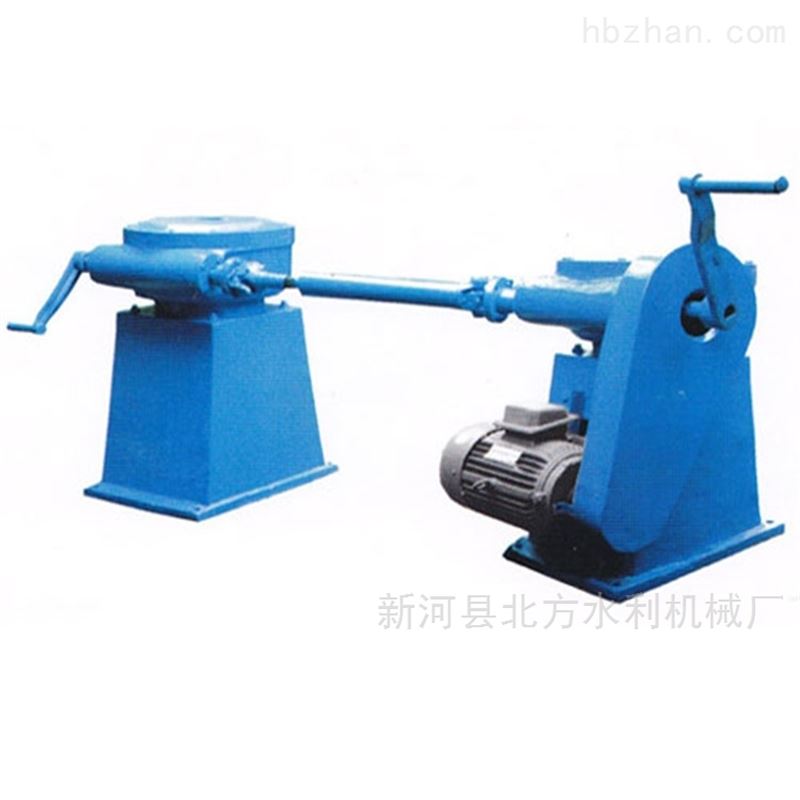

(1)工作可靠,不漏水;(2)管理运用方便,结构简单,易于制造、安装,造价低廉;(3)闸身为铸铁制造,制造工艺不高。由于活塞和套筒活塞闸门存在上述优点,因此在各地区使用广泛。据统计,小一型以上水库安装活塞闸门、套筒活塞闸门占总数将近60%,在小二型水库中采用此类闸门的则更为普遍,活塞闸门的结构及使用,目前我们使用的活塞闸门的孔径为0.2-0.7米。 活塞闸门和套筒活塞闸门经过长期运行考验(有的已运行20年多年),证明性能良好。 双吊点螺杆启闭机是北方水利机械厂主导产品之一,螺杆启闭机主要用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。启闭机产品包括螺杆启闭机和卷扬式启闭机。其中螺杆启闭机有:LQ手摇式螺杆启闭机(2T—20T)、LQ手电式螺杆启闭机(3T—50T)、LQ侧摇式螺杆启闭机(0.5T—3T)、LQ手推式螺杆启闭机(0.5T—3T)、LQ手轮式螺杆式启闭机(0.5T—3T)、LQ双吊点手电两用启闭机(2*3T-2*50T)。

手轮启闭机 渠道闸门

1LQ型螺杆启闭机系列

手推螺杆启闭机:0.5-3T

侧摇螺杆启闭机:1-5T

手摇螺杆启闭机:2-30T

手电两用螺杆启闭机:2-50T(单吊点、双吊点)

2QPQQPKQPGQHQ型卷扬式启闭机系列,并有单吊点、双吊点和配有电驱动移动式、固定式。根据用户要求加手摇设置,产品吨位为:3-160T,可与平板、弧形闸门配套使用。

3、闸门系列:有钢结构闸门和铸铁闸门两种型号。钢结构闸门以钢板为基材、采用橡胶止水(可为闸门表面进行喷沙、喷防腐金属涂料)。产品可根据用户要求提供图纸生产。铸铁闸门:平面铸铁闸门、弧形铸铁闸门、高压铸铁闸门、双向止水铸铁闸门、镶铜铸铁闸门、机闸一体式铸铁闸门、门盖式铸铁闸门等多种规格型号,各式拍门、潮门。

4、各种规格橡胶止水带及伸缩缝橡胶带、拦污栅、清污机系列。

各种规格型号的异型水利机械启闭机闸门等产品均可定做。

铸铁闸门主要适用与正向受压止水,根据用户需要可制造反向止水闸门。在结构上采用机加工硬止水,根据用户要求,可采用镶铜或镶不锈钢止水。双吊点铸铁闸门正常使用水头1-6米,还可承受一定的反向水头,为满足用户要求,可制造高水头闸门。 双吊点铸铁闸门安装用整体安装,二期浇注,将闸板与闸框的封水间隙调到0.3mm以下,方可进行二期浇注。在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆必须擦掉,防止灰浆凝固后影响闸门启闭。闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机。

平面定轮钢制闸门承受水头较大,外形规格可定做,平面定轮钢制闸门用于水利水电,市政建设,给水排水,水产养殖,农用水利建设等工程,钢闸门主要以钢板为基材焊制而成,该闸门耐腐蚀, 封闭可采用橡胶止水,密封性能好。闸门可根据水头增大可设置槽滑轮,定位轮,以减少磨擦阻力,方便提闭。平面定轮钢制闸门结构特点:

本设备主要由门框、闸板、密封圈及可调式锲型压块等不见组成。

钢闸门久用磨损后,其密封面可通过锲型压块的调整来保证正常工作。具有结构合理坚固、耐磨耐蚀性强、性能可靠。安装、调整、使用、维护方便等特点。

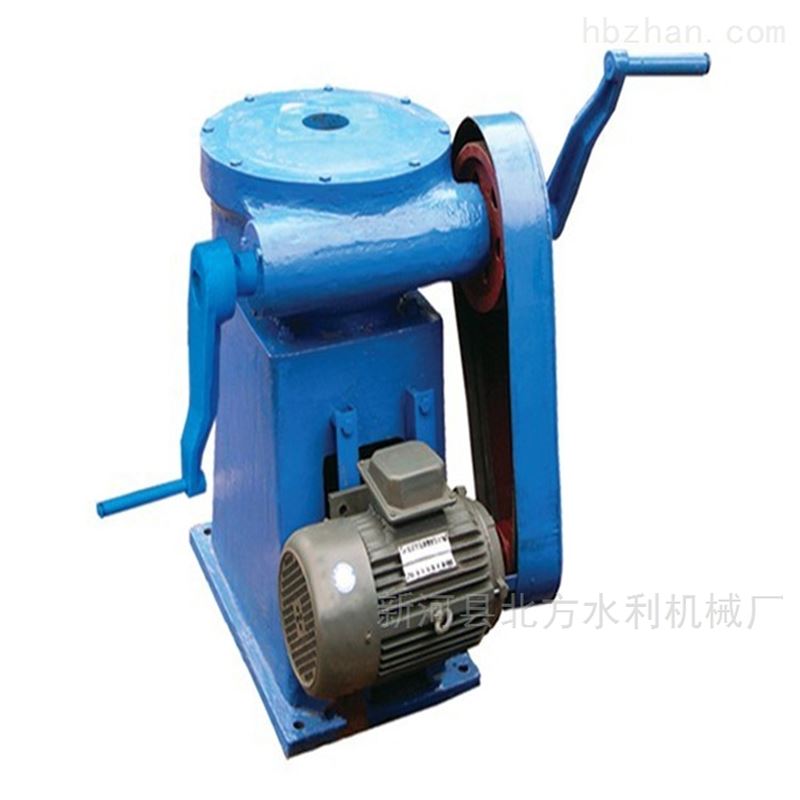

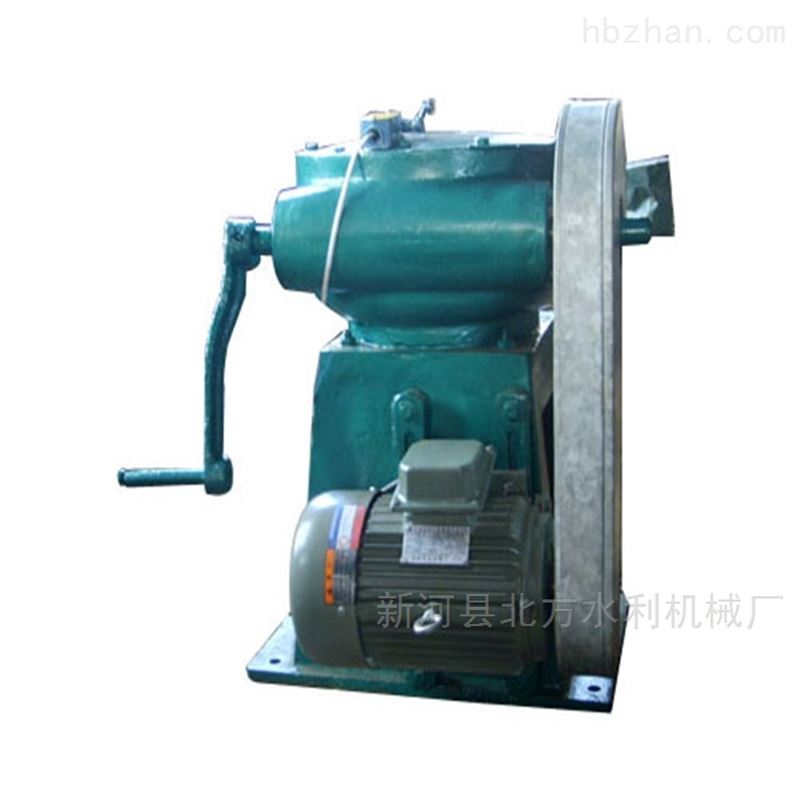

手电两用启闭机是一种多功能启闭机,广泛用于水利水电工程、河道治理工程、各类给排水工程及城市污水治理工程中的闸门、堰门等升降调节。手电两用启闭机结构由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成。手电两用启闭机采用蜗轮,蜗杆变速螺母旋转,使螺杆上下运动。手电两用启闭机具有扭矩保护和行程限位双重防护措施;有单台控制和集中控制等多种控制形式;手电两用启闭机有开度指示,有开闭灯光信号指示;有普通型、户外型、防爆型等多种形式,可适应各种不同环境的需要。

铸铁闸门具有结构简单、启闭灵活、运行平稳、安装方便、耐腐蚀、能承受较大的水压力、摩擦力小、合理分配水量、使用时间长、维修方便等优点。工作原理:铸铁闸门在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口,达到调节流量和控制水位的目的。铸铁圆闸门的特点:铸铁圆闸门广泛使用于取水输水、市政建设,给水排水、农田灌溉等工程中,通常设置在渠道、涵管的进水口,用作工作闸门调节流量、控制水位,或用作检修闸门关闭孔口挡水。铸铁圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,安装方便,使用时间长,规格齐全,适用性广等特点。

QDA电装系列螺杆启闭机为机电一体化全密封结构,适用于户外工作,采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置,行程限位装置由一组计数齿轮和硬触点限位开关构成,当闸门开或关到位时,计数齿轮带动行程限位杆,使硬触点限位开关工作,自动停止闸门开、关动作,当由于某种原因行程限位开关未动作引起扭矩增大时,扭矩保护开关动作,保护启闭装置不受意外损伤。电动装置上另设计指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连,能够直观地反应出闸门所处的开度位置,加热电阻在启闭机工作时自动接通,用以去除电动装置内的潮气,确保内部干燥,保证各电器元件的工作可靠。启闭螺母与电动装置输出端采用牙嵌式连接器,牙嵌式连接器的卡爪留有间隙,使闸门开启时的瞬间产生捶击作用,达到捶击启动的目的,增大闸门启闭时的予起力。铸铁支座呈封闭式结构,用以承受启闭闸门时的重力或支反力,内装承重轴承。即可以现场又可以远程。手动、电动自动切换。

机门一体式闸门巧妙地将闸门与启闭机联为一体,用来关闭和开启水利工程过水孔口的活动结构,无需设定启闭机平台,安装方便。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库,是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其他漂浮物等进水、退水工程的专用设备、山区、平原有、无发电地区均可使用。 机门一体式铸铁闸门是一种门叶、门框由灰铸铁熔化铸造,刨车精密加工而成。该闸门具有外形美观、结构简单、安装方便、启闭灵活、耐腐蚀性能强、磨擦力小、止水性能好、渗水量小(正向0.72L/M.Min、反向1.25L/M.min),能承受较大的水压力、使用时间长、维修费用低等优点。

PGZ平面拱形铸铁闸门是水利水电工程中各种渠道上的控制性设备,用于中小型水利水电、市政给排水工程、水产养殖、农田浇灌等水利工程。用于开启掌握水位、调节流量的作用。铸铁闸门是以铸铁为原料制作的,具有耐腐蚀,止水密封好、安装简单、使用时间长等优点,有单、双向止水,止水采用加工后自身镶铜方式止水,结构形式有ZFZ方型铸铁闸门,ZPS双向止水铸铁、ZHZ弧形铸铁闸门等。
