球墨铸铁闸门是新河县北方水利机械厂主导产品之一，主要用于水利水电、市政建设、给水排水、水产养殖农用水力建设等工程。该系列闸门防腐能力强，止水效果好，安装简便，操作灵活。

球墨铸铁闸门

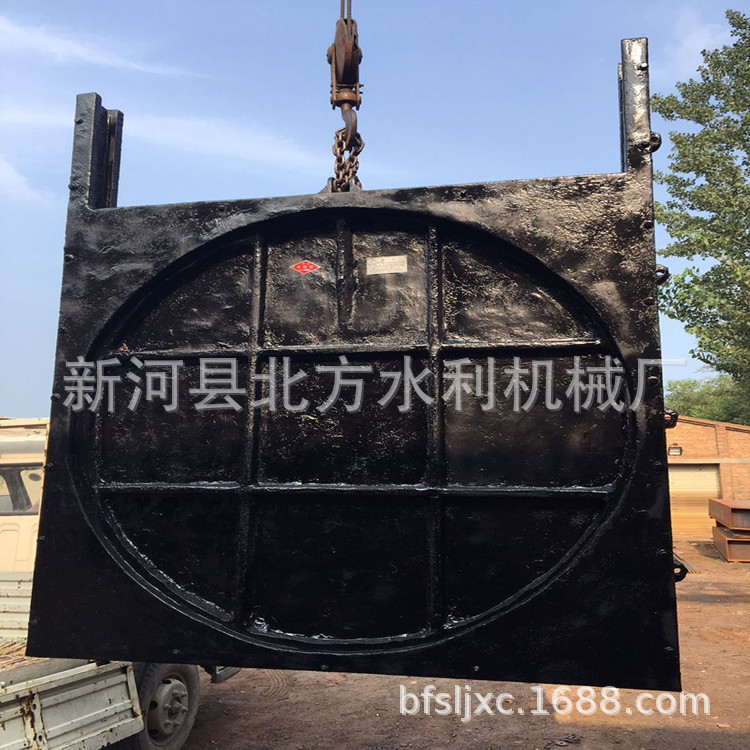

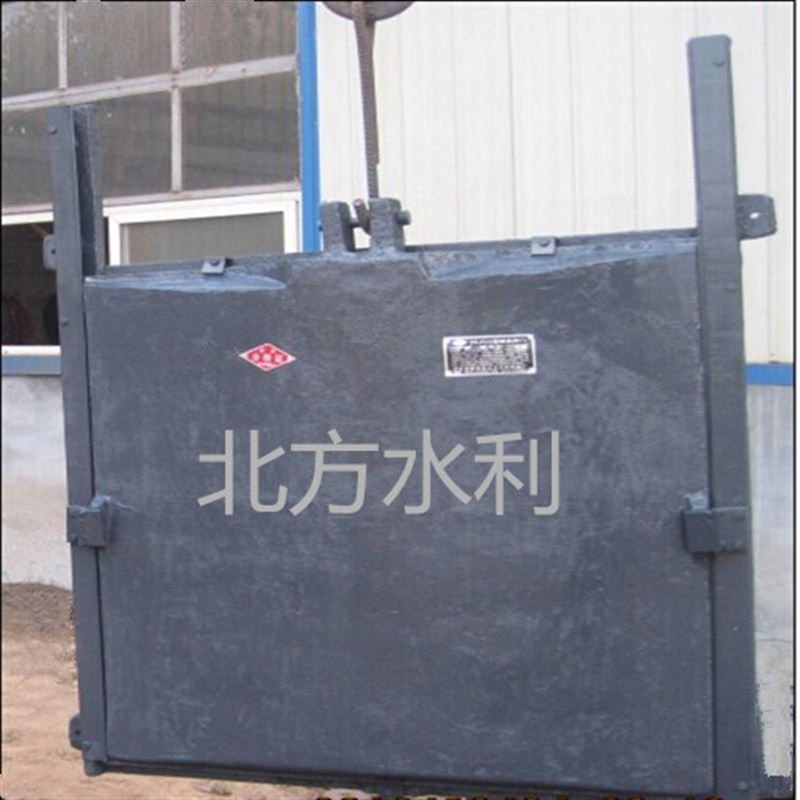

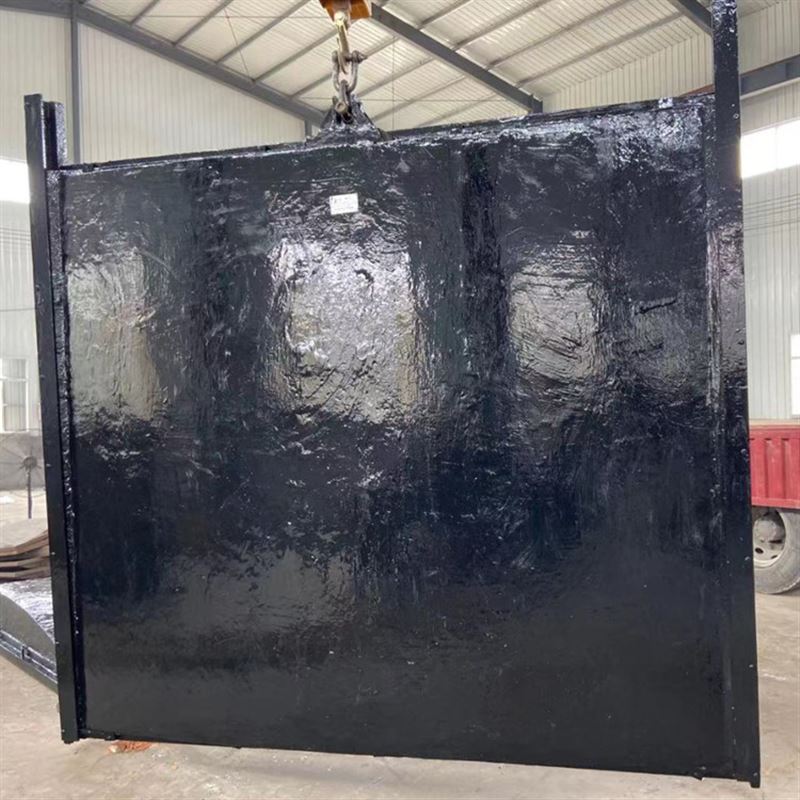

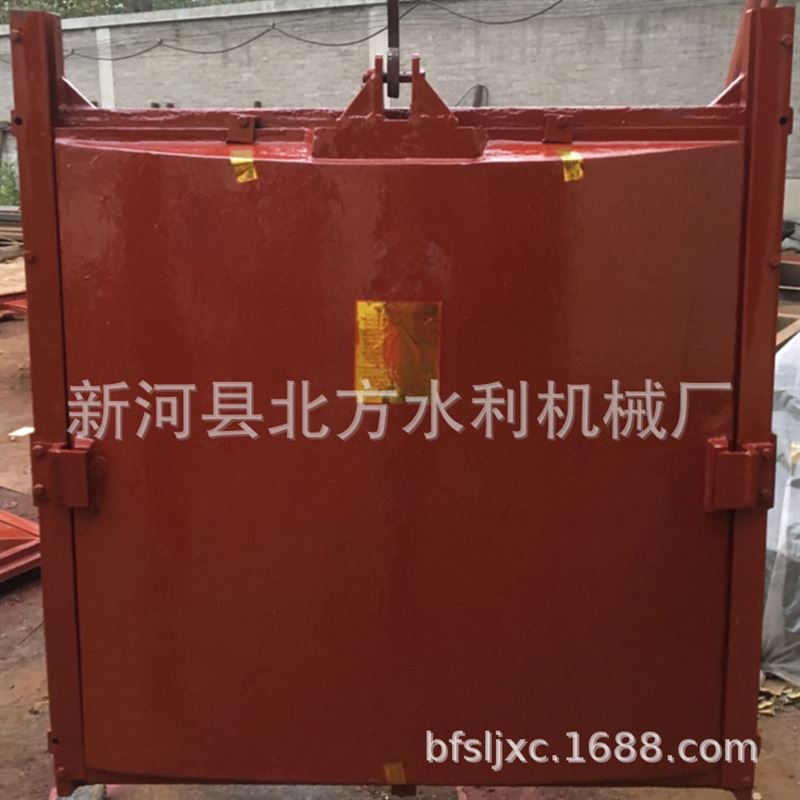

铸铁闸门具有结构简单、启闭灵活、运行平稳、安装方便、耐腐蚀、能承受较大的水压力、摩擦力小、合理分配水量、使用时间长、维修方便等优点。工作原理:铸铁闸门在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口，达到调节流量和控制水位的目的。铸铁圆闸门的特点：铸铁圆闸门广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。铸铁圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，安装方便，使用时间长，规格齐全，适用性广等特点。

 铸铁闸门安装相关信息：

1、安装前，要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。

2、安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。

3、浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应清理干净，以防止灰浆凝固后影响闸门启闭。

4、闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。

铸铁闸门使用保养 ：

1、闸门在启闭时应注意闸板的上、下位置，不能超限，以免损坏闸门或启闭机。

2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。

3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。

启闭机安装使用保养 ：

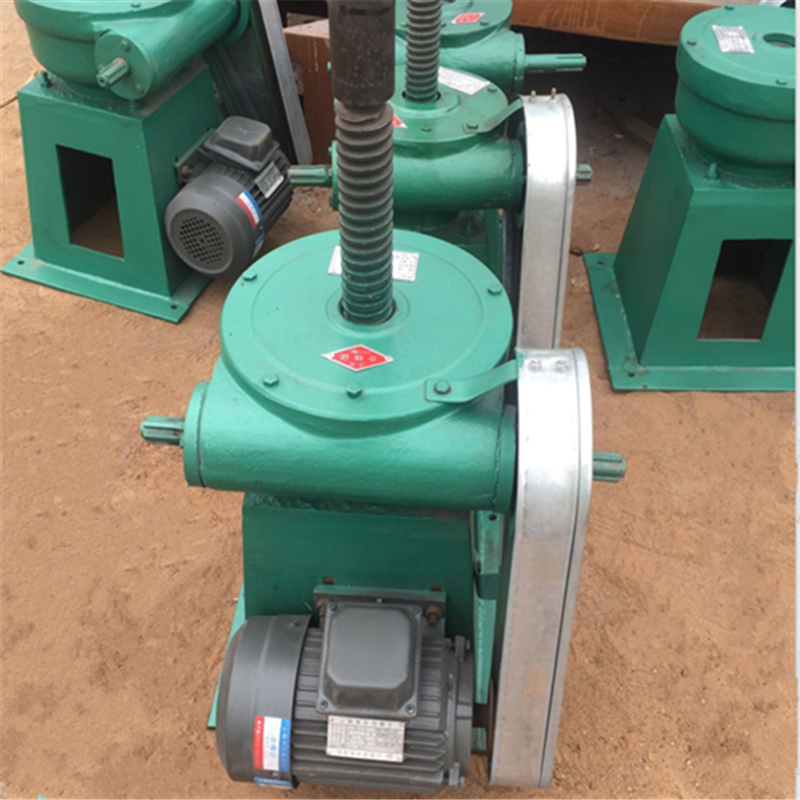

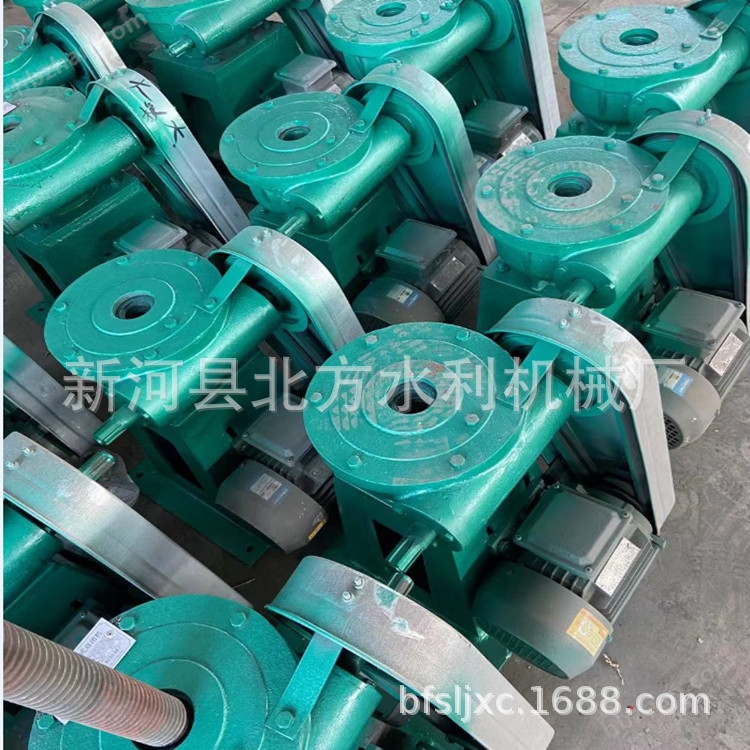

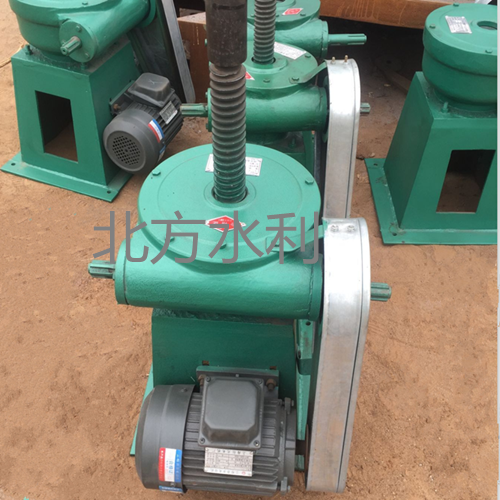

螺杆启闭机：

1、一定要保持基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔垂直，避免螺杆倾斜，造成局部受力而损坏机件。

2、将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。

3、启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。

4、安装启闭机根据闸门偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

5、启闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。

6、每台启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。

启闭机调试 ：

1、启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。

2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。

3、启闭机的调整，保证闸门升降到上、下限位时的误差≤1cm。

4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。

球墨铸铁闸门 PGZ平面拱形铸铁闸门是水利水电工程中各种渠道上的控制性设备，用于中小型水利水电、市政给排水工程、水产养殖、农田浇灌等水利工程。用于开启掌握水位、调节流量的作用。铸铁闸门是以铸铁为原料制作的，具有耐腐蚀，止水密封好、安装简单、使用时间长等优点，有单、双向止水，止水采用加工后自身镶铜方式止水，结构形式有ZFZ方型铸铁闸门，ZPS双向止水铸铁、ZHZ弧形铸铁闸门等。
