回转式格栅清污机

简要描述:

回转式格栅清污机、清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处,它以拦污栅拦截水流中所挟带的污物(树枝、树叶、杂草、生活垃圾、浮冰等),并通过回转的齿耙将其捞到桥面上,用皮带输送机或其他方式运走,避免有害污物进入引水道内,保证机组或其他设备与结构顺利运行。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-06-17
  • 访  问  量:3250
详情介绍

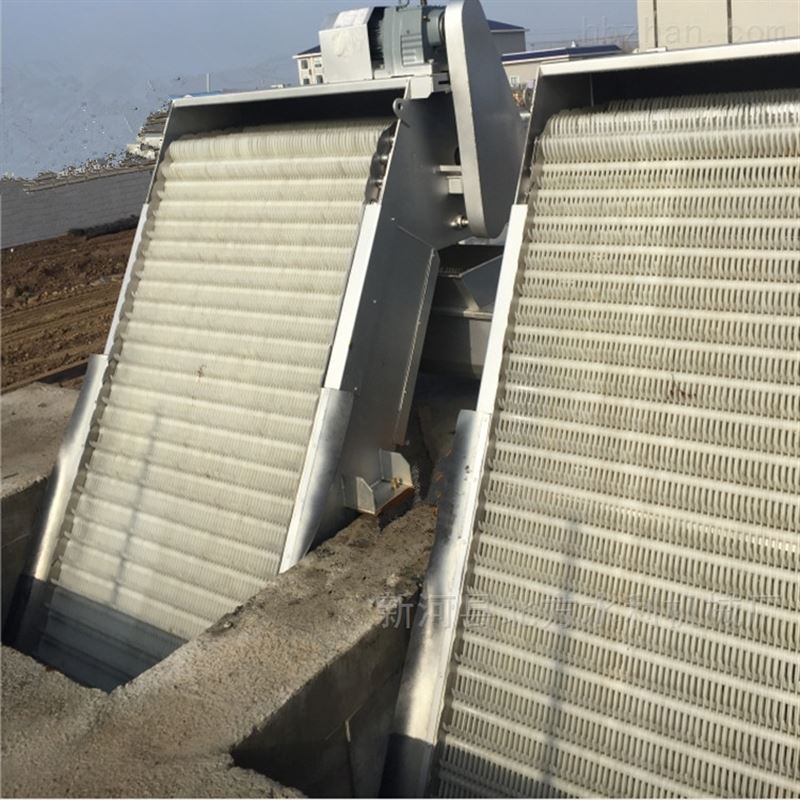

 回转式格栅清污机

清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处,它以拦污栅拦截水流中所挟带的污物(树枝、树叶、杂草、生活垃圾、浮冰等),并通过回转的齿耙将其捞到桥面上,用皮带输送机或其他方式运走,避免有害污物进入引水道内,保证机组或其他设备与结构顺利运行。该机结构简单,整机刚性好、运行平稳、不易出故障、操作维修简便、清污效果好、效率高、耗能低。

清污机结构特点:

清污机是将拦污和清污结合为一体的固定式连续清污设备。它主要由栅体、清污耙(齿耙)、传动系统三个部分组成;根据引水道底污物情况,有时在栅体底部增设辅助栅。

清污机工作原理:驱动机构布置在栅体上部的左侧或右侧。减速机输出轴上的主动链轮,通过链传动带动轮轴组上的从动链轮,从动链轮通过保护装置将扭矩传给轮轴传动轴,传动轴带动两个牵引链轮旋转,从而牵引板式滚子链回转,安装在两条牵引链条之间的清污耙便随链条回转。由于每个耙齿都插入栅面内一定深度,故栅面上的污物被强制随齿耙运动,当齿耙转到栅体顶部,牵引链条换向时,齿耙也随之翻转,此时耙上的污物脱落到工作桥面或皮带输送机等设施上,被送出桥面。

传动系统:传动系统主要有:电动机、行星摆线针轮减速机、主动链轮、驱动链(套筒滚子链)、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子链、左右调节轴承和过载保护机构组成。驱动链条的张紧靠电动机座上的滑轨和调节螺栓调节。支承在左右调节轴承支架上的传动轴两端的牵引链轮与板式滚子链啮合,使滚子链绕导轨回转。为使两滚子链同步张紧,在左右调节轴承上设置了调节螺杆。

回转式格栅清污机
