节能型侧翻拍门、水利拍门系列

简要描述:

节能型侧开式拍门是保证泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工矿企业的供水和配水等。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-06-17
  • 访  问  量:4131
详情介绍

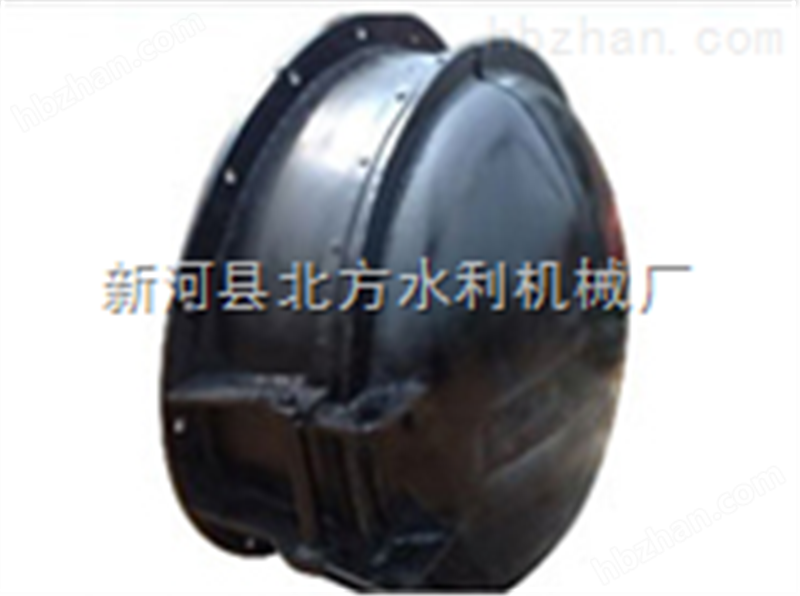

新河县北方水利机械厂拍门,主要安装在排水管道的尾端,用于防止外水倒灌。材质分为不锈钢、铸铁、型钢、玻璃钢、复合材料等多种材料。是安装在江河边排水管出口的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,拍门面板自动关闭,以防江河潮水倒灌进排水管道内。我厂主导产品有:QL0.5-50T单吊点、双吊点螺杆式启闭机。具有手推带锁式、封闭手摇式、手扳式和手电两用式等。QPQQPK5-160T固定式、移动式、单、双吊点卷扬式启闭机;闸门有PZPGZ型铸铁闸门、铸铁镶铜闸门、不锈钢闸门、拍门(潮门)、堰门,钢结构闸门(弧形闸门、平面滑动闸门、平面定轮闸门),规格有:0.2×0.2-10×10米,其中有双向止水闸门、反向止水闸门、深水闸门高压密封箱式闸门和各种橡胶止水。现产品已销往全国20多个省市自治区。广泛应用于排灌、水电站、河道、水产养殖、水库、污水处理等水利工程。本厂为您提供优质产品,质量保证。竭诚欢迎新老客户来厂考察、洽谈合作。我厂宗旨:视质量为生命,以信誉求发展。 付魁元

节能型侧开式拍门(又名:节能型灌排防洪阀)是目前国内外排灌泵站阀门,普遍使用的是浮箱式拍门和悬挂式拍门,这种拍门存在开启角度小,水流阻力大,能源损耗多等缺陷,我们根据力学原理,达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进,对门铰上下不同轴,经多年运行后出现磨损,产生门板位移等进行改进,利用不锈钢材质同轴技术,以达到用户*实际运行工况,运行更安全、更可靠、更节能。

用途
   节能型侧开式拍门是保证泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工矿企业的供水和配水等。


产品结构
      节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上,根据国内泵站的应用情况,拍门的门形分圆形和矩形两种。一般出水管口径小于、等于2m的(即口径1.6的泵)用圆形拍门,大于该口径的用矩形拍门。




主要技术参数

公称压力:0.01~0.15Mpa

阻力系数:≤0.1


使用温度:0~80℃
 水头损失:<0.04m


开启角度:85°

节约电能22.5(比悬式和浮箱式)


开启时间:5~10S
 关闭时间:5~15S(可调)


装量效率:73
 淹没水头:15m




主要技术特点
1、无需任何启闭装置,能自动关闭。节能型侧开式拍门与悬挂式拍门相比zui显著的特点是:将阀体铰轴竖向布置,并设计了一个*倾斜角度,利用门重分力作闭门的动力,不管大、中、小通径拍门,均无需任何启闭装置。
2、安全稳定,节能高效。节能型侧开式拍门运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时产生的漩涡;无需、手、电、气、液控制,不要人工操作,节省大量人力物力,提高泵站运行可靠性和装置效率,降低运行维护成本,降低泵站耗能。在实际运行中经国家水利部检测测试中心测试,节能型侧开式拍门比悬挂式拍门节约电能22.5
3、维护方便,使用寿命长。拍门的阀轴为不锈钢材料,轴销座为润滑轴承,不会锈蚀,密封可靠,门座为碳钢材料;产品结构简单合理,运行轨迹*,使用寿命可达30年以上,且维护方便。
